WAREX-Druckschleuse gem. IGS-Patent
DE3410721
Die WAREX-Druckschleuse arbeitet
als Kammerschleuse und wird zur Ein-/Austragung von Schüttgütern
oder Flüssigkeiten in/aus Druckräumen eingesetzt.

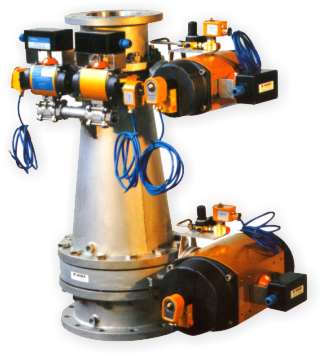

Die Bilddarstellung zeigt eine Ausführung mit sich nach unten
erwei-ternder Produktkammer, ein- und auslaufseitig mit aufgesetzten
Ab-sperrklappen der Baureihe DKZ 103 APS mit pneumatisch nach-spannbarer
Dichtung.
Dadurch bedingt können relativ geringe Antriebskräfte in Stellung
"zu" Differenzdrücke von bis zu 6 bar, auch bei extrem hoher
Schalthäu-figkeit, bei hoher Verschleißstandzeit abgedichtet
werden.
Die Öffnungs- bzw. Schließzeiten liegen je nach Nennweite
bei 1,0 - 3,5 sek. Es sind Schaltzyklen von bis zu 200 pro
Stunde realisierbar.
Die max. möglichen Durchsätze hängen neben dem Schleusendurch-messer
einerseits, von der zur Verfügung stehenden Einbauhöhe und
somit dem Kammervolumen andererseits von schüttgütspezifischen
Werten ab.
Drehklappen stehen im Durchmesser bis zu DN 1.000 zur Verfügung.
Bei Durchsatzmengen von bis zu 80 m³/h kann auch eine Tandem-version
zur Minimierung der Schaltspielhäufigkeit eingesetzt werden.
|
